Modelo de base de datos del sistema de citas medicas BookMedik

El sistema Bookmedik cuenta con 7 tablas para gestionar las citas, usuarios, médicos, categorías, estados y estado de pagos.

Este modelo de base de datos es parte de mi Directorio Maestro de Modelos de Bases de Datos.

Como ya saben el sistema de gestion de citas medicas sirve para administrar las citas de un centro medico, clinica o spa y que con algunas modificaciones se puede adaptar a cualquier uso.

Base de datos

💡 Te puede interesar: El sistema BookMedik es un Sistema de Citas Medicas 100% gratis desarrollado con PHP y MySQL

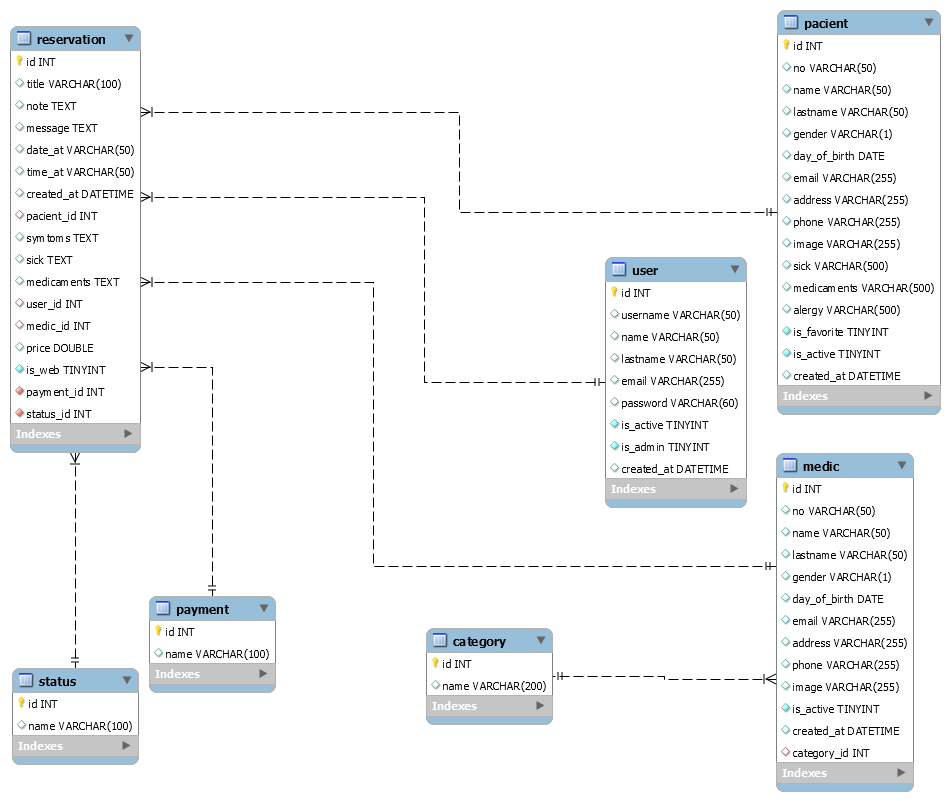

A continuacion les muestro el diagrama de la base de datos, creado con el mysql WorkBench.

La base de datos del sistema BookMedik tiene 7 tablas:

• user
• category
• pacient
• medic
• status
• payment
• reservation

User

La tabla user sirve para almacenar los usuarios que tienen acceso al sistema, los campos son:

• id: id o llave primaria
• name: nombre del usuario
• lastname: apellido
• username: nombre de usuario
• email: email
• password: contraseña de acceso
• is_active: valor booleano para identificar si esta activo o inactivo
• is_admin: valor booleano para identificar si el usuario es administrador
• created_at: fecha de creación del usuario

Consultas útiles

• Login valido del usuario: select * from user where (email=”EMAIL” and password=”PASSWORD”) and is_active=1

Category

La tabla category sirve para las categorías de los productos del sistema.

Campos

• id: Id auto incremental
• name: Nombre de la categoría, el que se muestra en el sistema

En la tabla medic existe un campo llamado category_id que se relaciona con el id de una categoría.

Payment

La tabla payment sirve para almacenar los estados de pagos: Pagado, Pendiente, Cancelado, etc.

Campos

• id: Id auto incremental
• name: Nombre del estado de pago, el que se muestra en el sistema

En la tabla reservation existe un campo llamado payment_id que se relaciona con el id de un payment.

Status

La tabla statussirve para almacenar los estados de la cita: Atendido, No atendido, Cancelado, No se presento el paciente, etc.

Campos

• id: Id auto incremental
• name: Nombre del estado, que se muestra en el sistema

En la tabla reservation existe un campo llamado status_id que se relaciona con el id de un status.

Pacient

Sirve para guardar los datos de los pacientes.

Campos:

• id: Id auto incremental
• no: Codigo interno del paciente, se puede usar como RUC, NIT , RFC o INE dependiendo de cada pais.
• name: El nombre(s) del paciente
• lastname: Los apellidos del paciente
• gender: El genero del paciente
• day_of_birth: La fecha de nacimiento
• email: El correo electronico
• address: La direccion o domicilio
• phone: El telefono
• image: La imagen de perfil del paciente
• sick: Si padece alguna Enfermedad
• medicaments: Si requiere algunmedicamente
• alergy: Si el paciente tiene alguna alergia
• created_at: Fecha en que se crea el registro del paciente

Medic

Sirve para guardar los datos de los médicos.

Campos:

• id: Id auto incremental
• no: Codigo interno del medico, se puede usar como RUC, NIT , RFC o INE dependiendo de cada pais.
• name: El nombre(s) del medico
• lastname: Los apellidos del medico
• gender: El genero del medico
• day_of_birth: La fecha de nacimiento
• email: El correo electronico
• address: La direccion o domicilio
• phone: El telefono
• image: La imagen de perfil del medico
• created_at: Fecha en que se crea el registro del medico

Reservation

La tabla reservation sirve para almacenar los datos relacionados con las citas.

Campos:

• id: Id auto incremental
• title: Asunto de la cita
• note: Nota u observaciones
• message: Algun mensaje o descripcion
• date_at: Fecha de la cita
• time_at: Hora de la cita
• pacient_id: El id o identificador del paciente.
• medic_id: Id o identificador del medico
• symtoms: Sintomas que presenta el paciente
• sick: Enfermedad que presenta el paciente
• medicaments: Medicamentos que se recentan
• user_id: Id del usuario que crea la cita
• price: Costo de la cita
• payment_id: Id del estado de pago
• status_id: Id del estado de la cita

Descargar

Link a el archivo SQL de la BD: https://github.com/evilnapsis/bookmedik/blob/master/schema.sql

Ahora les describiré cada una de las tablas.

Conclusión

Como podrán ver el modelo de la base de datos es bastante sencillo.

Al ver el modelo y ver para que sirve cada campo del sistema ustedes podrán modificar la base de datos a sus necesidades.
